Primjena Pregled upravljačkog sistema Sistem za odimljavanje za prozore za ravne krovove Često postavljana pitanja
Otvara se 90° za 60 sekundi Izgledaju kao standardni VELUX krovni prozori u krovu (bez deflektora vjetra) Dostupni s dvostrukim ili trostrukim ostakljenjem Komforna ventilacija je moguća pritiskom na dugme. Dostupan senzor za kišu. Upotpunite upravljački sistem za jedan prozor ili grupu prozora Krovni prozor sa sistemom za odimljavanje
Tip prozora: Kôd proizvoda: Objašnjenje: Certifikat u skladu s EN normama: GGL ---- 306640 Drvo s trostrukim ostakljenjem EN 12101-2 GGL ---- 307340 Drvo s dvostrukim ostakljenjem EN 12101-2 GGU ---- 006640 Poliuretan s trostrukim ostakljenjem EN 12101-2 GGU ---- 007340 Poliuretan s dvostrukim ostakljenjem EN 12101-2
Tip prozora: Kôd proizvoda: Objašnjenje: Certifikat u skladu s EN normama: GGL ---- SD00402 Drvo s trostrukim ostakljenjem EN 12101-2 GGL ---- SD00403 Drvo s dvostrukim ostakljenjem EN 12101-2 GGU ---- SD00402 Poliuretan s trostrukim ostakljenjem EN 12101-2 GGU ---- SD00403 Poliuretan s dvostrukim ostakljenjem EN 12101-2
Upravljački sistem KFX 210 Upotpunite upravljački sistem s do 4 krovna prozora GGL/GGU sa sistemom za odimljavanje ili 1 prozorom za ravne krovove CSP. Uključuje: KFC 210 + KFK 100 + KFA 100 Upravljačka jedinica KFC 210 10 A Upravlja sa do 4 krovna prozora GGL/ GGU sa sistemom za odimljavanje ili 1 prozorom za ravne krovove CSP za odimljavanje. Upravljačka jedinica KFC 220 2 x 10 A Upravlja sa do 8 krovnih prozora GGL/ GGU sa sistemom za odimljavanje ili 2 prozora za ravne krovove CSP za odimljavanje. Jedinica za aktiviranje razbijanjem stakla KFK 100 Jedinica za aktiviranje funkcije odimljavanja razbijanjem stakla. Prekidač za komfor KFK 200 Zidni prekidač omogućuje prirodnu ventilaciju za dnevni komfor. Detektor dima KFA 100 Detektor dima za rano otkrivanje požara. Senzor za kišu KLA 200 Zatvara prozor u načinu rada komforne ventilacije u slučaju kiše. Zanemaruje se u slučaju požara.

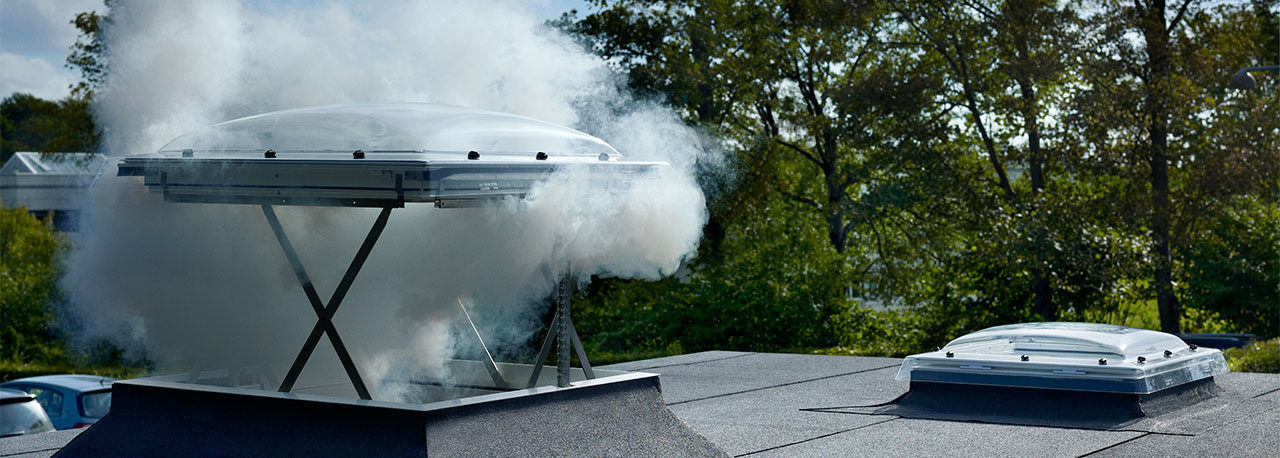

Sistem za odimljavanje za prozore za ravne krovove VELUX prodaje i prozore sa sistemom za odimljavanje za ravne krovove. Za više informacija otvorite link.
Šta je standard EN 12101-2? EN 12101-2 je evropski standard proizvoda pod nazivom "Specifikacija za ventilatore za prirodnu odvodnju dima i toplote" Od 1. septembra 2006. godine svi ventilatori za prirodnu odvodnju dima i toplote moraju imati oznaku CE u skladu s evropskim standardom za proizvode EN 12101-2. Šta je standard EN 12101-10? EN 12101-10 je evropski standard za proizvode pod nazivom: "Sistemi za kontrolu dima i toplote – Snabdijevanje energijom" Svi VELUX sistemi za napajanje sistema za odimljavanje su u skladu sa standardom EN 12101-10. Kako se provodi označavanje oznakom CE u skladu sa standardom EN 12101-2? Ventilator za prirodnu odvodnju dima i toplote treba biti klasifikovan u odnosu na: Pouzdanost: Zahtjev za broj ciklusa koji ventilator može odraditi sigurno Opterećenje od snijega: Zahtjev s obzirom na maksimalno opterećenje od snijega pod kojim je osigurano potpuno funkcionisanje Nisku temperaturu: Zahtjev s obzirom na minimalnu sobnu temperaturu na kojoj je osigurano funkcionisanje Opterećenje od vjetra: Zahtjev s obzirom na maksimalnu usisnu snagu vjetra koju ventilator može izdržati bez negativnog uticaja na funkciju Izloženost toploti: Zahtjev s obzirom na temperaturu na kojoj će ventilator održati svoju funkciju tokom 30 minuta izlaganja toploti Slobodno aerodinamičko polje: Uslov za efikasnost ventilatora za sve smjerove vjetra Testove certifikacije mora obaviti ovlašteni institut za ispitivanje Prozor i sistem za odimljavanje se moraju testirati i certifikovati kao jedna jedinica Certifikaciju mora obaviti prijavljena agencija za certifikaciju Ventilator za prirodnu odvodnju dima i toplote mora imati oznaku CE, a certifikovane vrijednosti moraju biti navedene na proizvodu Da li standard EN 12101-2 obuhvata kose krovove? Standard postavlja zahtjeve za ventilatore za prirodnu odvodnju dima i toplote nezavisno od toga da li su ugrađeni u kosi ili ravni krov. Da li VELUX proizvodi za odimljavanje ispunjavaju zahtjeve najnovijih EN standarda za proizvode? VELUX prozori sa sistemom za odimljavanje imaju oznaku CE i testirani su u odnosu na parametre iz standarda EN 12101-2 Svi VELUX proizvodi za odimljavanje se prilagođavaju u skladu s harmoniziranim standardima iz serije EN 12101 s obzirom na kontrolu dima i toplote čim standardi stupe na snagu Gdje se može naći dokaz o usklađenosti sa standardom EN 12101-2? Proizvod za prirodnu odvodnju dima i toplote ne može imati oznaku CE ako nije klasifikovan u skladu sa standardom za proizvode EN 12101-2 S VELUX prozorima sa sistemom odimljavanja se isporučuje izjava o usklađenosti u kojoj su navedene certifikovane vrijednosti Kod korištenja VELUX krovnih prozora šta treba naručiti da se dobije certifikovan sistem za prirodnu odvodnju dima i toplote? VELUX prozor sa sistemom za odimljavanje s deflektorom vjetra treba se koristiti kada postoje zahtjevi za slobodnim aerodinamičkim poljem ILI: VELUX prozor sa sistemom za odimljavanje (isključujući deflektor vjetra) treba se koristiti kada postoje zahtjevi za geometrijskim poljem ventilacije I: VELUX upravljački sistem za istovremeni rad do četiriju prozora sa sistemom za odimljavanje ili povezan s više VELUX upravljačkih jedinica KFC 210/220 Ili bilo koji upravljački sistem za odimljavanje koji je primjenjiv i odobren za korištenje s VELUX prozorima sa sistemom za odimljavanje tipa GGL/GGU Da li su VELUX prozori sa sistemom za odimljavanje dostupni u različitim veličinama i varijantama? VELUX prozori sa sistemom za odimljavanje se isporučuju u nekoliko VELUX standardnih dimenzija koje omogućuju ispravnu specifikaciju za razne namjene (prilagoditi lokalnoj ponudi) Može se izabrati završni sloj u borovini ili bijelom poliuretanu Zašto VELUX koristi prozor sa središnjim ovjesom koji se otvara pod uglom od 90 stepeni? Simetrija središnjeg ovjesa s uglom otvaranja od 90° doprinosi ravnomjernoj funkcionalnosti, što znači da krovni prozor sa središnjim ovjesom omogućuje efikasnu odvodnju dima i toplote nezavisno od smjera vjetra. To znači da senzor za vjetar nije potreban i da je za zadovoljenje potreba često dovoljan samo jedan VELUX prozor sa sistemom za odimljavanje. Prema standardu za proizvode EN 12101-2, efikasnost ventilatora za prirodnu odvodnju dima i toplote mora se mjeriti kod izloženosti vjetru iz različitih uglova Da li je sistem za odimljavanje moguće koristiti za komfornu ventilaciju? Da: VELUX prozori sa sistemom za odimljavanje su ispunili zahtjeve testa pouzdanosti iz standarda EN 12101-2 prema kojem prozor mora podnijeti više od 10.000 radnih ciklusa Za komfornu ventilaciju prozor se otvara do maks. 200 mm (preporučeno), što ga čini usklađenim i sa sigurnosnim standardom EN 60335-2-103 Karakteristike prozora sa središnjim ovjesom u odnosu na udobnost su povoljne, jer krilo prozora otvorenog za komfornu ventilaciju štiti od kiše, lišća koje pada i sl. Koliko je maksimalno područje ventilacije koje se može postići? VELUX upravljački sistem (KFX 210) može se koristiti za rad do 4 prozora sa sistemom za odimljavanje, što daje mogućnost za stvaranje geometrijskog polja dima od 6 - 5 m2 ili slobodnog aerodinamičkog polja od gotovo 3 m2. Prema potrebi moguće je povezati više upravljačkih jedinica (KFC 210/220) za upravljanje s do 80 VELUX prozora sa sistemom za odimljavanje. Da li je sistem za odimljavanje zaštićen od nestanka struje? Integrisana rezervna baterija u upravljačkom sistemu znači da će sistem u slučaju nestanka struje funkcionisati još 72 sata Kako se ugrađuje VELUX prozor sa sistemom za odimljavanje? VELUX prozor sa sistemom za odimljavanje ugrađuje se u krovove nagiba između 15 - 90°. Za krovne nagibe između 60 - 90° mogu postojati posebni zahtjevi. Molimo provjerite svoje lokalne zahtjeve. Radi brze i jednostavne ugradnje, na krilo krovnog prozora je fabrički ugrađen kompaktan pogon za odimljavanje, što ga čini nevidljivim kada je prozor zatvoren Dvije diskretne plinske opruge se jednostavno montiraju na prozor kako bi se osiguralo sigurno i stabilno otvaranje Deflektor vjetra se ugrađuje zavisno od primjene. Da li je moguće zamijeniti prethodno ugrađene pogone VELUX prozora sa sistemom za odimljavanje? U slučaju kvara pogoni VELUX prozora sa sistemom za odimljavanje se mogu zamijeniti. Da li je VELUX sistem moguće spojiti na vanjske alarmne sisteme? Da: VELUX sistem za odimljavanje se može kontrolisati vanjskim alarmnim sistemom Modul za spajanje na vanjske alarmne sisteme se isporučuje s upravljačkim jedinicama KFC 210/220 Da li VELUX nudi usluge u vezi s odimljavanjem? VELUX pruža i pomoć za instalaciju sistema, puštanje u rad i godišnje servisiranje (prilagoditi lokalnoj ponudi) Za koje namjene se VELUX sistemi za odimljavanje mogu koristiti? VELUX sistem za odimljavanje je vrlo fleksibilno i troškovno efikasno rješenje prikladno za razne primjene, u rasponu od stubišta u stambenim zgradama, pa do velikih poslovnih zgrada VELUX rješenja za odimljavanje su efikasna za sve namjene krovnih prozora i omogućuju veliku fleksibilnost pozicioniranja prozora na krovu Kako se može uporediti efikasnost različitih ventilatora za odvodnju dima i toplote? Podaci o efikasnosti moraju biti navedeni na samom proizvodu i na priloženoj Izjavi o oznaci CE izjavi ili Izjavi o usaglašenosti Oznaka CE osigurava da se efikasnost lako može uporediti Usklađenost sa standardom EN 12101-2 može se postići samo kada su proizvodi označeni s uputom na standard i kada je na proizvodu navedena verzija standarda korištena za certifikaciju Kada je potrebno ugraditi prozor sa sistemom za odimljavanje uključujući deflektor vjetra? Deflektore vjetra treba koristiti kada zakonski zahtjevi za odimljavanje predviđaju slobodno aerodinamičko polje. To može zavisiti od primjene i lokalnih propisa. Kada je potrebno ugraditi prozor sa sistemom za odimljavanje bez deflektora vjetra? VELUX prozor sa sistemom za odimljavanje bez deflektora vjetra se koristi kada zakonski zahtjevi za odimljavanje predviđaju samo geometrijsko polje Da li se VELUX prozori sa sistemom za odimljavanje mogu koristiti i na ravnim krovovima? VELUX prozori sa sistemom za odimljavanje se mogu ugraditi u krovove nagiba između 15 i 90°. Kod ravnih krovova 0 - 15° prozori se ugrađuju pomoću VELUX ECX rubnika za ravne krovove ili se koristi prozor sa sistemom za odimljavanje za ravne krovove VELUX CSP.
Šta je standard EN 12101-2? EN 12101-2 je evropski standard proizvoda pod nazivom "Specifikacija za ventilatore za prirodnu odvodnju dima i toplote" Od 1. septembra 2006. godine svi ventilatori za prirodnu odvodnju dima i toplote moraju imati oznaku CE u skladu s evropskim standardom za proizvode EN 12101-2.
Šta je standard EN 12101-10? EN 12101-10 je evropski standard za proizvode pod nazivom: "Sistemi za kontrolu dima i toplote – Snabdijevanje energijom" Svi VELUX sistemi za napajanje sistema za odimljavanje su u skladu sa standardom EN 12101-10.
Kako se provodi označavanje oznakom CE u skladu sa standardom EN 12101-2? Ventilator za prirodnu odvodnju dima i toplote treba biti klasifikovan u odnosu na: Pouzdanost: Zahtjev za broj ciklusa koji ventilator može odraditi sigurno Opterećenje od snijega: Zahtjev s obzirom na maksimalno opterećenje od snijega pod kojim je osigurano potpuno funkcionisanje Nisku temperaturu: Zahtjev s obzirom na minimalnu sobnu temperaturu na kojoj je osigurano funkcionisanje Opterećenje od vjetra: Zahtjev s obzirom na maksimalnu usisnu snagu vjetra koju ventilator može izdržati bez negativnog uticaja na funkciju Izloženost toploti: Zahtjev s obzirom na temperaturu na kojoj će ventilator održati svoju funkciju tokom 30 minuta izlaganja toploti Slobodno aerodinamičko polje: Uslov za efikasnost ventilatora za sve smjerove vjetra Testove certifikacije mora obaviti ovlašteni institut za ispitivanje Prozor i sistem za odimljavanje se moraju testirati i certifikovati kao jedna jedinica Certifikaciju mora obaviti prijavljena agencija za certifikaciju Ventilator za prirodnu odvodnju dima i toplote mora imati oznaku CE, a certifikovane vrijednosti moraju biti navedene na proizvodu
Da li standard EN 12101-2 obuhvata kose krovove? Standard postavlja zahtjeve za ventilatore za prirodnu odvodnju dima i toplote nezavisno od toga da li su ugrađeni u kosi ili ravni krov.
Da li VELUX proizvodi za odimljavanje ispunjavaju zahtjeve najnovijih EN standarda za proizvode? VELUX prozori sa sistemom za odimljavanje imaju oznaku CE i testirani su u odnosu na parametre iz standarda EN 12101-2 Svi VELUX proizvodi za odimljavanje se prilagođavaju u skladu s harmoniziranim standardima iz serije EN 12101 s obzirom na kontrolu dima i toplote čim standardi stupe na snagu
Gdje se može naći dokaz o usklađenosti sa standardom EN 12101-2? Proizvod za prirodnu odvodnju dima i toplote ne može imati oznaku CE ako nije klasifikovan u skladu sa standardom za proizvode EN 12101-2 S VELUX prozorima sa sistemom odimljavanja se isporučuje izjava o usklađenosti u kojoj su navedene certifikovane vrijednosti
Kod korištenja VELUX krovnih prozora šta treba naručiti da se dobije certifikovan sistem za prirodnu odvodnju dima i toplote? VELUX prozor sa sistemom za odimljavanje s deflektorom vjetra treba se koristiti kada postoje zahtjevi za slobodnim aerodinamičkim poljem ILI: VELUX prozor sa sistemom za odimljavanje (isključujući deflektor vjetra) treba se koristiti kada postoje zahtjevi za geometrijskim poljem ventilacije I: VELUX upravljački sistem za istovremeni rad do četiriju prozora sa sistemom za odimljavanje ili povezan s više VELUX upravljačkih jedinica KFC 210/220 Ili bilo koji upravljački sistem za odimljavanje koji je primjenjiv i odobren za korištenje s VELUX prozorima sa sistemom za odimljavanje tipa GGL/GGU
Da li su VELUX prozori sa sistemom za odimljavanje dostupni u različitim veličinama i varijantama? VELUX prozori sa sistemom za odimljavanje se isporučuju u nekoliko VELUX standardnih dimenzija koje omogućuju ispravnu specifikaciju za razne namjene (prilagoditi lokalnoj ponudi) Može se izabrati završni sloj u borovini ili bijelom poliuretanu
Zašto VELUX koristi prozor sa središnjim ovjesom koji se otvara pod uglom od 90 stepeni? Simetrija središnjeg ovjesa s uglom otvaranja od 90° doprinosi ravnomjernoj funkcionalnosti, što znači da krovni prozor sa središnjim ovjesom omogućuje efikasnu odvodnju dima i toplote nezavisno od smjera vjetra. To znači da senzor za vjetar nije potreban i da je za zadovoljenje potreba često dovoljan samo jedan VELUX prozor sa sistemom za odimljavanje. Prema standardu za proizvode EN 12101-2, efikasnost ventilatora za prirodnu odvodnju dima i toplote mora se mjeriti kod izloženosti vjetru iz različitih uglova
Da li je sistem za odimljavanje moguće koristiti za komfornu ventilaciju? Da: VELUX prozori sa sistemom za odimljavanje su ispunili zahtjeve testa pouzdanosti iz standarda EN 12101-2 prema kojem prozor mora podnijeti više od 10.000 radnih ciklusa Za komfornu ventilaciju prozor se otvara do maks. 200 mm (preporučeno), što ga čini usklađenim i sa sigurnosnim standardom EN 60335-2-103 Karakteristike prozora sa središnjim ovjesom u odnosu na udobnost su povoljne, jer krilo prozora otvorenog za komfornu ventilaciju štiti od kiše, lišća koje pada i sl.
Koliko je maksimalno područje ventilacije koje se može postići? VELUX upravljački sistem (KFX 210) može se koristiti za rad do 4 prozora sa sistemom za odimljavanje, što daje mogućnost za stvaranje geometrijskog polja dima od 6 - 5 m2 ili slobodnog aerodinamičkog polja od gotovo 3 m2. Prema potrebi moguće je povezati više upravljačkih jedinica (KFC 210/220) za upravljanje s do 80 VELUX prozora sa sistemom za odimljavanje.
Da li je sistem za odimljavanje zaštićen od nestanka struje? Integrisana rezervna baterija u upravljačkom sistemu znači da će sistem u slučaju nestanka struje funkcionisati još 72 sata
Kako se ugrađuje VELUX prozor sa sistemom za odimljavanje? VELUX prozor sa sistemom za odimljavanje ugrađuje se u krovove nagiba između 15 - 90°. Za krovne nagibe između 60 - 90° mogu postojati posebni zahtjevi. Molimo provjerite svoje lokalne zahtjeve. Radi brze i jednostavne ugradnje, na krilo krovnog prozora je fabrički ugrađen kompaktan pogon za odimljavanje, što ga čini nevidljivim kada je prozor zatvoren Dvije diskretne plinske opruge se jednostavno montiraju na prozor kako bi se osiguralo sigurno i stabilno otvaranje Deflektor vjetra se ugrađuje zavisno od primjene.
Da li je moguće zamijeniti prethodno ugrađene pogone VELUX prozora sa sistemom za odimljavanje? U slučaju kvara pogoni VELUX prozora sa sistemom za odimljavanje se mogu zamijeniti.
Da li je VELUX sistem moguće spojiti na vanjske alarmne sisteme? Da: VELUX sistem za odimljavanje se može kontrolisati vanjskim alarmnim sistemom Modul za spajanje na vanjske alarmne sisteme se isporučuje s upravljačkim jedinicama KFC 210/220
Da li VELUX nudi usluge u vezi s odimljavanjem? VELUX pruža i pomoć za instalaciju sistema, puštanje u rad i godišnje servisiranje (prilagoditi lokalnoj ponudi)
Za koje namjene se VELUX sistemi za odimljavanje mogu koristiti? VELUX sistem za odimljavanje je vrlo fleksibilno i troškovno efikasno rješenje prikladno za razne primjene, u rasponu od stubišta u stambenim zgradama, pa do velikih poslovnih zgrada VELUX rješenja za odimljavanje su efikasna za sve namjene krovnih prozora i omogućuju veliku fleksibilnost pozicioniranja prozora na krovu
Kako se može uporediti efikasnost različitih ventilatora za odvodnju dima i toplote? Podaci o efikasnosti moraju biti navedeni na samom proizvodu i na priloženoj Izjavi o oznaci CE izjavi ili Izjavi o usaglašenosti Oznaka CE osigurava da se efikasnost lako može uporediti Usklađenost sa standardom EN 12101-2 može se postići samo kada su proizvodi označeni s uputom na standard i kada je na proizvodu navedena verzija standarda korištena za certifikaciju
Kada je potrebno ugraditi prozor sa sistemom za odimljavanje uključujući deflektor vjetra? Deflektore vjetra treba koristiti kada zakonski zahtjevi za odimljavanje predviđaju slobodno aerodinamičko polje. To može zavisiti od primjene i lokalnih propisa.
Kada je potrebno ugraditi prozor sa sistemom za odimljavanje bez deflektora vjetra? VELUX prozor sa sistemom za odimljavanje bez deflektora vjetra se koristi kada zakonski zahtjevi za odimljavanje predviđaju samo geometrijsko polje
Da li se VELUX prozori sa sistemom za odimljavanje mogu koristiti i na ravnim krovovima? VELUX prozori sa sistemom za odimljavanje se mogu ugraditi u krovove nagiba između 15 i 90°. Kod ravnih krovova 0 - 15° prozori se ugrađuju pomoću VELUX ECX rubnika za ravne krovove ili se koristi prozor sa sistemom za odimljavanje za ravne krovove VELUX CSP.
